CTP-1000・3000型

外部水槽の溶液を冷却、加温、温度調節

CTP-1000                            CTP-3000


・自吸式ポンプを内蔵しているので、設置時の呼び水操作を行なうだけで循環を開始します。循環先の水槽の設置場所も限定されません。高さ2mまで自吸が可能です。
・循環経路内に缶石洗浄剤を循環し、洗浄できるようになりました。
・CTP-1000型はPSE（電気用品安全法）適合製品です。
・小さな水槽に少量の循環をしたい場合には、オプションのバイパスラインを取付けることで1L／minまでの循環が行なえます。
・オプションの密閉系用循環ユニットを使用すれば密閉系経路へも循環できます。
・吸引フィルターを標準装備しているので、埃・異物などの循環経路内の侵入を防ぎ、ポンプの故障を防ぎます。
・標準モードとエコモードが選べます。エコモードを選択すると省電力化が図れます。※エコモードで運転した場合、温度調節精度は±2℃となります。

オートスタート・オートストップ、プログラム運転対応

オートスタート・オートストップ制御搭載異なった温度での温度サイクル試験が行なえます
  • オートスタート運転

    設定時間t （最大99時間59分）経過 後 に装置の運転を開始し、設 定 温度T1で温度コントロールします。
  • オートストップ運転

    設定時間t （最大99時間59分）経過後に装置の運転を停止します。
  • 2ステッププログラム運転

    設定温度T1で、設定時間t1経過後に設定温度T2へ移行し、設定時間t2経過後に任意の繰返し運転を行ない、装置の運転を停止します。

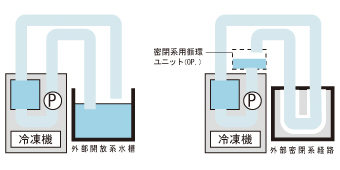

開放系と密閉系への循環

  • 開放系経路への循環

  • 密閉系経路への循環

    オプションの密閉系用循環ユニットを使用すれば密閉系経路へも循環できます。

    • ヒータの故障を防止

  • ヒータ洗浄の目安

    運転積算時間を記憶し、ヒータに付着した缶石の除去目安時間をアラームでお知らせします。別売りの缶石洗浄剤を使用すると、ヒータに付着した缶石を取除くことができ、ヒータの故障を防止します。

    • 機種選定の目安

    循環先の水槽容量とCTP型の選定

    水槽温度

    使用水槽容量

    10℃

    12L

    24L

    20℃

    28L

    50L

    30℃

    16L

    28L

    適合機種

    CTP-1000型

    CTP-3000型

    仕様

    製品名

    開放系用チラー(低温恒温水循環装置)
    型式

    CTP-1000

    CTP-3000
    製品コードNo.

    204880

    204890
    価格(税別)

    ¥350,000

    ¥400,000
    冷却・循環方法 空冷式・開放系向循環
    対応循環水 上水、エチレングリコール、ナイブライン®、エタブライン®
    温度設定範囲・精度 -10～80℃・±0.2℃～ -20～80℃・±0.1℃
    冷却能力
    at10℃    		 200W(約170 kcal/h) 360W(約310 kcal/h)
    冷却能力
    at-10℃    		 120W(約100 kcal/h) 230W(約190 kcal/h)
    外部循環能力
    (50／60Hz)    		 最大流量 7／7.5L/min 最大流量 15／15.5L/min
    最大揚程4.5／6.0m 最大揚程4.5／6.0m
    安全機能 漏電・過電流ブレーカ、温調器自己診断機能、センサ異常アラーム、冷凍機オーバーロード、冷凍機保護タイマ、独立過昇防止器(固定)、
    冷凍機高圧圧力スイッチ(CTP-3000型のみ)
    外部入・出力 外部温度センサ端子、アラーム出力端子(無電圧接点b接点：
    AC250V/DC30V 2AMax.)、記録計出力端子(DC1～4V)
    冷凍機・冷媒 空冷式 300W・R134a 空冷式 400W・R404A
    循環ポンプ 自吸式ポンプ 自吸高2m
    外部循環ノズル
    (吐出口・戻り口共)    		 外径10.5mmホース口 外径16.5mmホース口(G3/4)
    水槽材質・容量 ステンレス・約1 L ステンレス・約1.5 L
    使用周囲温度範囲 5～35℃
    外寸法(mm)・質量 324 W×397(437) D×
    480(502) H・約35 kg    		 250 W×480(520) D×
    805(825) H・約44kg
    電源入力・電源電圧 10.5A、1.05kVA・AC100V
    50／60Hz    		 13A、1.3kVA ・AC100V
    50／60Hz

    ※性能は室温20℃、定格電源電圧、50Hz、無負荷時の値です。
    ※純水は使用できません。
    ※冷却能力は表示能力の±10％です。
    ※外部循環能力は表示能力の±10％です。
    ※冷却能力、ポンプ流量は冷却水循環量が最大時の時です。
    ※液温を10℃以下に設定する場合は、低温用熱媒体を使用してください。
    ※( )内の寸法は突起物を含みます。

    オプション

    密閉系用循環ユニット


    密閉系への循環が可能になります。装置上に一体のフォルムで収まります。
    ・SBT-1000型(CTP-1000型用)
     製品コード No.206280 価格(税別) ¥56,800

    ・SBT-3000型(CTP-3000型用)
     製品コード No.206290 価格(税別) ¥56,800



    バイパスライン

    最低流量を1L/minまで絞ることができます。
    ・CTP-1000型用
     製品コード No.206310 価格(税別) ¥25,300
    ・CTP-3000型用
     製品コード No.206320 価格(税別) ¥18,900
    ※ CTP-3000型で密閉系用循環ユニットSBT型とバイパスラインを組合せて使用する場合は、別途フレキシブルチューブが必要となります。
    ・フレキシブルチューブ（SBT-3000型用）
     製品コード No.234810 価格(税別) ¥5,300


    台車（CTP-1000型用）

    装置の移動が楽に行なえます。床置きする際にお使いください。
    ・CT-100型 製品コード No.113330 価格(税別) ¥20,700


    外部温度センサ

    循環先の温度に対応して本装置をコントロールするために使用します。

    ・STP-100型
    製品コード No.114220 価格(税別) ¥25,000


    出力リード線

    温度とアラーム兼用の出力リード線（1m）です。
    ・ROL-100型 製品コード No.114230 価格(税別) ¥16,200

    缶石洗浄剤

    装置の循環経路内のヒータに付着した缶石を洗浄します。ヒータの性能を維持して長持ちさせます。
    ・製品コード No.206340 価格(税別) ¥19,600
    ※ 内容量1kg。循環水2Lに対して100g の使用となります。


    データ

    CTP-1000・3000型

    • 冷却能力曲線

      ※冷却能力は表示能力の±10%です。
      ※表示能力は装置単体での能力です。
      ※ 液体温度30℃で冷却能力が落ちますが、これは冷凍機の能力を落としてヒータの能力とつり合うようにしているためです。
    • 循環能力曲線
